Aktuator HG200K
mit axial bewegter, offener Spindel

Eigenschaften

Aktuatoren mit axial bewegter, offener Spindel bestehen aus Stirnrad- oder Schneckengetrieben, fest montiertem DC-Motor und einer Trapezgewindespindel, die durch das Getriebe läuft. Besonders hervorzuheben sind ihr schlichter Aufbau und die hohe Vielseitigkeit. Dieser Typ ist die günstigste Option, motorisierte Linearbewegungen zu generieren. Durch unterschiedliche Motorleistungen und Getriebeuntersetzungen ergeben sich viele Kombinationsmöglichkeiten. Sollten Sie spezielle Anforderungen an Geschwindigkeit, Last und Stromaufnahme haben, die von keinem unserer Hubgetriebe erfüllt werden können, wenden Sie sich bitte an unsere technische Abteilung. Die Spindeln mit kleinem Durchmesser sind für Druckbelastungen und kleine Hübe geeignet. Bei langen Hüben bedarf es einer Beanspruchung auf Zug. Auf Anfrage können wir alle Getriebetypen in diesem Bereich mit Spindeln bis zu einer Länge von 3000 mm ausstatten. Die Spindelknickung muss aber in jedem Fall berücksichtigt werden.

Vorteile

  • sehr preiswert
  • einfacher Aufbau
  • Geichstrommotoren mit einfacher Steuermöglichkeit, deren Richtung durch Spannungsumkehr geändert wird
  • Möglichkeit, die Spindel aus dem Getriebe zu drehen und zu kürzen
  • verschiedene Variante unterschiedlicher Ausstattung und Leistung

Anwendungen

  • Einfache Zuführungen
  • Bedienung von Schiebern, Hebeln und Ventilen
  • Positionierungen, deren Genauigkeit gering sind
  • Steuerung von Klappen (kardanisch)
  • Verstellung von Höhen
  • Antrieb von Türen
  • Verriegelungen

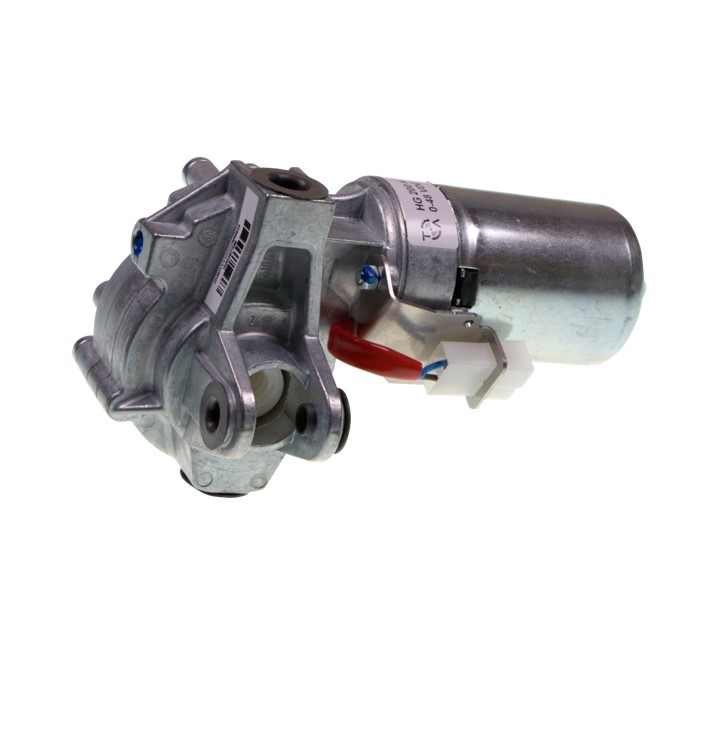

Serie HG200K

Das HG200K ist der stärkste Aktuator mit offener, axial bewegter Spindel in unserem Angebot. Es hat keine Endschalter und kann bis zu 6000N nominal heben. Die Stromzufuhr sollte 12A nicht übersteigen (Lastabschaltung), etwa durch eine Steuerung oder Endschalter bauseits. Bei Bedarf kann ein einfacher Encoder mit 1ppr und zwei Sensoren in das Gerät integriert werden. Beim Standardgetriebe HG200K ist ein Verstiften der Spindel im Getriebe möglich. Es kann mit einer Spindelmutter versehen werden wie bei einem rotierenden Aktuator.
