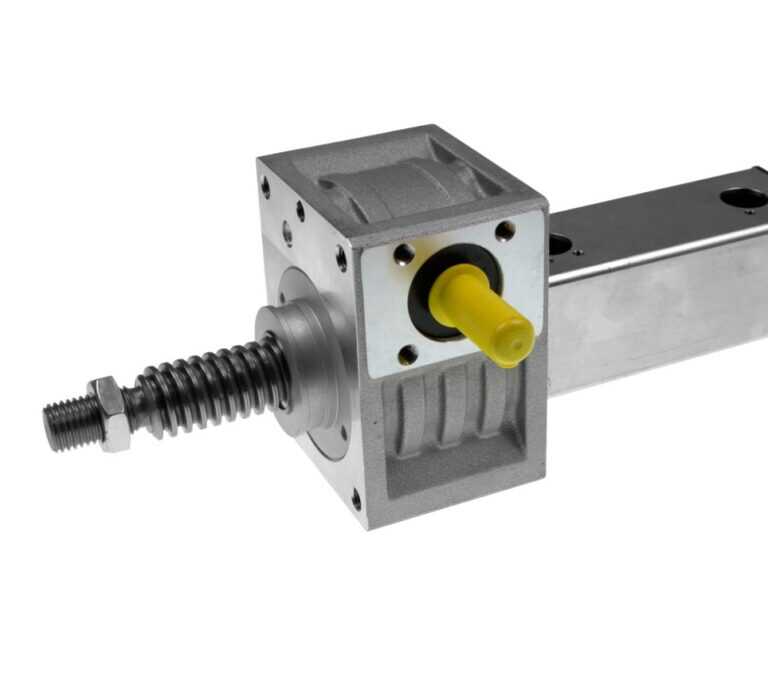

Spindelhubgetriebe & Spindelhubelemente
Unsere robusten Spindelhubgetriebe wandeln Rotationsbewegungen präzise in lineare Hubbewegungen um und eignen sich ideal für anspruchsvolle Positionieranwendungen. Diese mechanischen Komponenten finden ihre idealen Einsatzbereiche in industriellen Pressen, Förderanlagen sowie in Bühnenhebesystemen zum sicheren Heben und Senken schwerer Lasten.

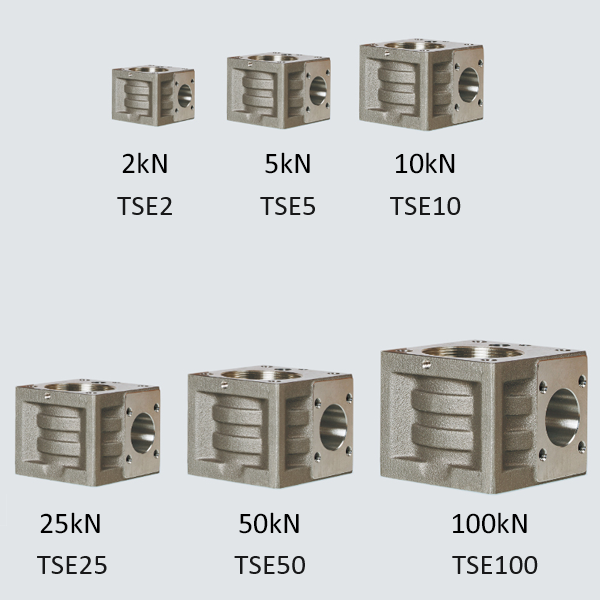

- Hubkräfte bis 100 kN (bis 1.000 kN auf Anfrage)
- Rotierend oder stehend
- Diverse Ausführungen
Antwort innerhalb von 48h (Mo - Fr)
Staffelrabatte & Übernahme der Speditionskosten bei Jahresbestellungen auf Anfrage.
Technische Übersicht
| Hubkraft | bis 100 kN (bis 1.000 kN auf Anfrage) |
| Übersetzungen | 4:1 bis 36:1 |
| Max. Antriebsmoment | 60,20 Nm |
| Spindelarten | rotierend / stehend |
| Gehäuse | Aluminium-Druckguss / Stahl |
| Spindelwerkstoff | Stahl (Edelstahl optional) |
Dies sind Basiswerte. Detaillierte technische Informationen und Diagramme finden Sie im PDF-Katalog.
Interaktiver Konfigurator
TSE Spindelhub-Konfigurator
Konfigurieren Sie Ihr TSE-Spindelhubgetriebe in 8 Schritten — von der Baugröße bis zum Antrieb.
Konfigurator eingeschränkt nutzbar
Dieser Konfigurator dient der ersten Orientierung. Für ein verbindliches Angebot kontaktieren Sie uns gerne direkt — wir beraten Sie.
Baugröße / Hubkraft
Wählen Sie die benötigte Hubkraft für Ihre Anwendung.
Kompatible Produkte
Diese Produkte lassen sich optimal mit diesem Produkt kombinieren.
Häufige Fragen zu diesem Produkt
Unsere Spindelhubgetriebe sind für Hubkräfte von über 100 kN ausgelegt. Die genaue Hubkraft hängt von der Baugröße, der Spindelsteigung und dem gewählten Spindeltyp (Trapez- oder Kugelgewindespindel) ab. Für besonders hohe Lasten stehen verstärkte Ausführungen zur Verfügung. Kontaktieren Sie uns für eine projektbezogene Auslegung.

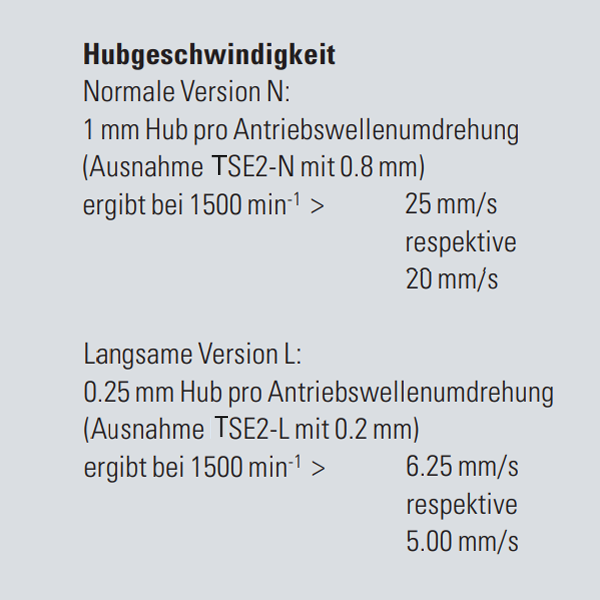

Die Hubgeschwindigkeit wird durch die Spindelsteigung und die Antriebsdrehzahl bestimmt. Trapezgewindespindeln erreichen moderate Hubgeschwindigkeiten mit hoher Positioniergenauigkeit, während Kugelgewindespindeln höhere Verfahrgeschwindigkeiten bei gleichzeitig geringerem Verschleiß ermöglichen. Die optimale Konfiguration richtet sich nach Ihren Anforderungen an Geschwindigkeit und Tragkraft.

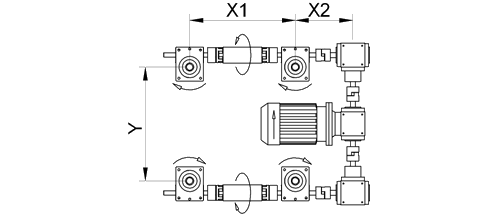

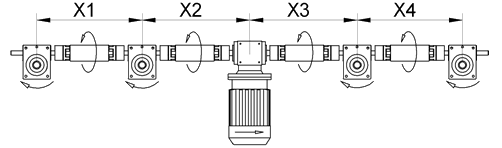

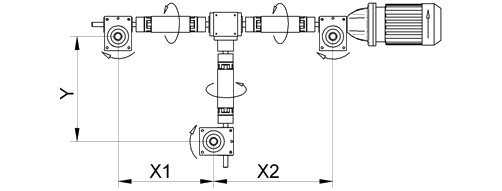

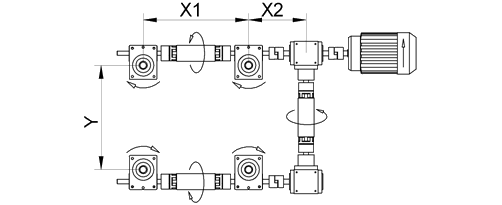

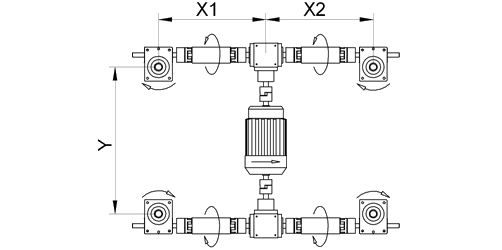

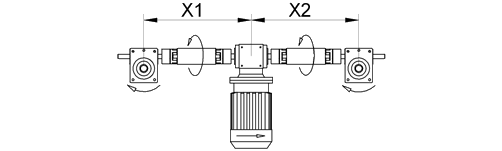

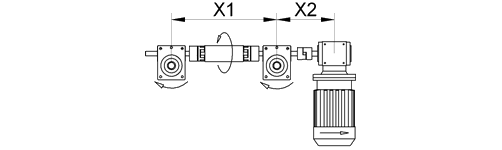

Ja, unsere Spindelhubgetriebe lassen sich über mechanische Verbindungswellen, Kegelradgetriebe oder elektronische Synchronisation zu Mehrachssystemen kombinieren. Dies ermöglicht die gleichmäßige Hub- und Absenkbewegung an mehreren Punkten, wie es beispielsweise bei Hubplattformen, Pressen oder Bühnenanlagen erforderlich ist.

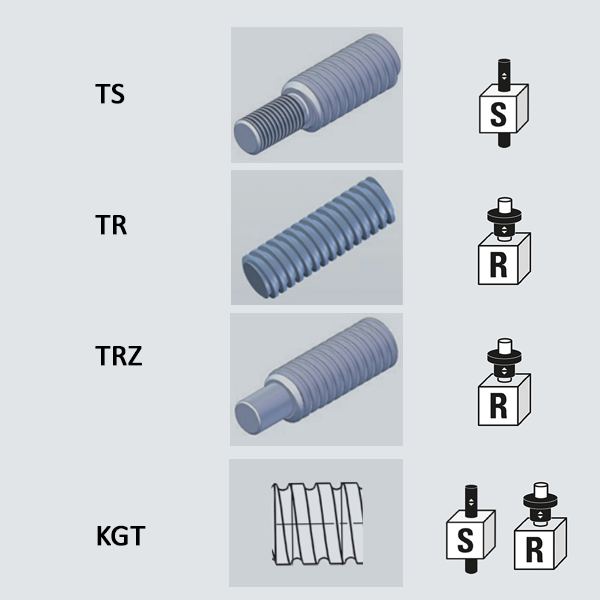

Trapezgewindespindeln bieten den Vorteil der Selbsthemmung – die Last bleibt ohne zusätzliche Bremse in Position. Sie sind zudem kostengünstiger und robuster gegenüber Verschmutzung. Kugelgewindespindeln erreichen einen deutlich höheren Wirkungsgrad (ca. 90 % gegenüber 30–50 % bei Trapezgewinde), höhere Hubgeschwindigkeiten und eine längere Lebensdauer, erfordern jedoch in der Regel eine Haltebremse.

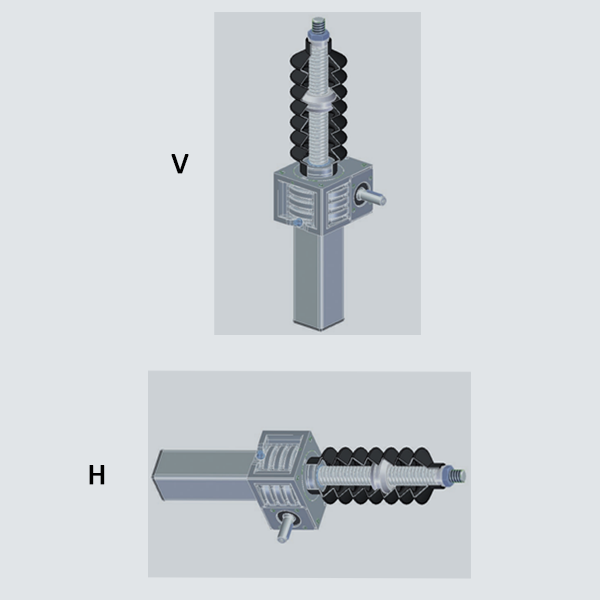

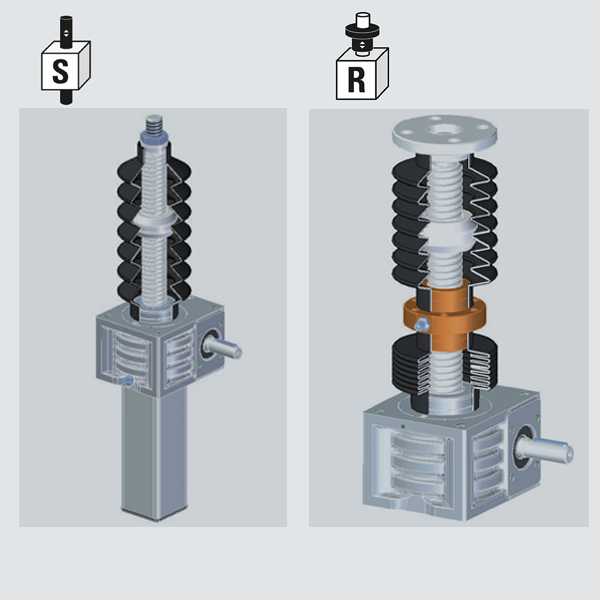

Für den Einsatz in anspruchsvollen Umgebungen bieten wir Spindelhubgetriebe mit verschiedenen Schutzmaßnahmen an, darunter Faltenbälge, Teleskopabdeckungen und spezielle Dichtungen. Zusätzlich sind korrosionsbeständige Ausführungen für den Einsatz in feuchten oder chemisch belasteten Umgebungen erhältlich.
Die Selbsthemmung hängt vom verwendeten Spindeltyp ab. Spindelhubgetriebe mit Trapezgewindespindel sind in der Regel selbsthemmend und halten die Last ohne zusätzliche Bremse sicher in Position. Ausführungen mit Kugelgewindespindel sind dagegen nicht selbsthemmend und erfordern eine externe Haltebremse, bieten aber einen deutlich höheren Wirkungsgrad.

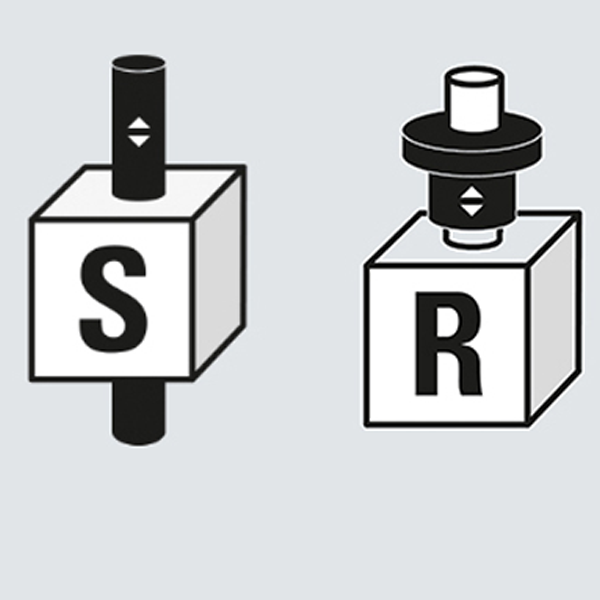

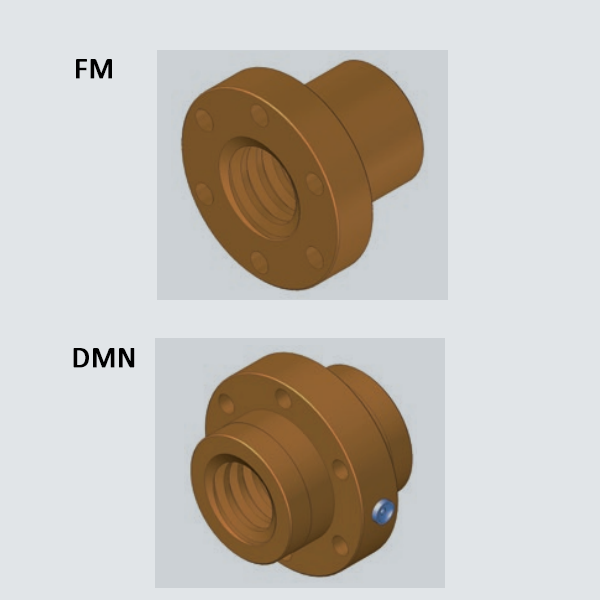

Wir bieten Spindelhubgetriebe sowohl in rotierender als auch in stehender Ausführung an. Bei der rotierenden Variante dreht sich die Spindel und die Hubmutter verfährt linear. Bei der stehenden Variante ist die Spindel fixiert und die Mutter rotiert, was eine kompaktere Bauweise ermöglicht. Beide Varianten sind in unseren Katalogen detailliert dokumentiert.
