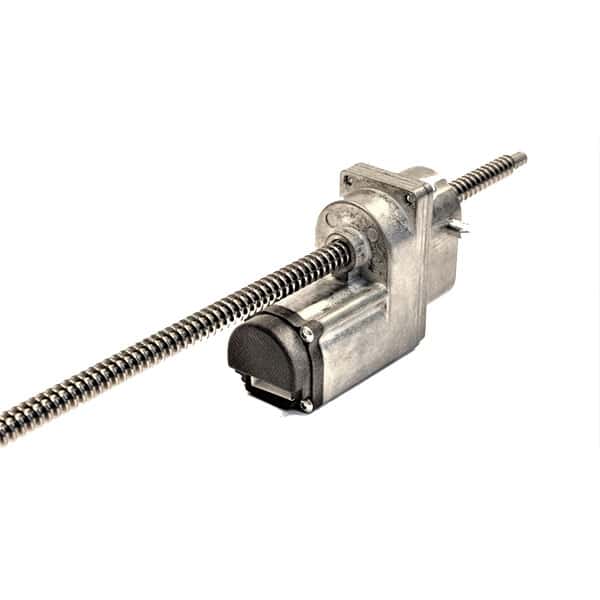

Aktuator HG2-C7H
mit axial bewegter, offener Spindel

Eigenschaften

Unser Fachgebiet ist Lineartechnik, und wir präsentieren eine vielfältige Palette von Aktuatoren mit offener Spindel. Aktuatoren mit axial bewegter, offener Spindel bestehen aus Stirnrad- oder Schneckengetrieben, fest montiertem DC-Motor und einer Trapezgewindespindel, die durch das Getriebe läuft. Besonders hervorzuheben sind ihr schlichter Aufbau und die hohe Vielseitigkeit.

Die Aktuatoren der Serie HG2-C7H bieten durch ihre standardmäßigen magnetischen Encoder und die Fähigkeit zur einfachen Ansteuerung mit Drehrichtungserkennung eine herausragende Steuerungsfähigkeit gegenüber den anderen Typen. Diese Aktuatoren sind eine kostengünstige und praktische Lösung für elektrisch gesteuerte Positionieranwendungen und Hebevorgänge. Es sind Lasten bis nominal 160 kg und Vorschubgeschwindigkeiten bis 56mm/s möglich. Ein Encoder ist integriert. Die eingebaute TR8,8×3 Trapezgewindespindel bietet eine bedingte Selbsthemmung. Beim vertikalen Lastenheben muss die Spindelknickung berücksichtigt werden.

Vorteile

  • sehr preiswert
  • einfacher Aufbau
  • Gleichstrommotoren mit einfacher Steuermöglichkeit, deren Richtung durch Spannungsumkehr geändert wird
  • Möglichkeit, die Spindel aus dem Getriebe zu drehen und zu kürzen
  • verschiedene Varianten unterschiedlicher Ausstattung und Leistung

Anwendungen

  • Einfache Zuführungen
  • Bedienung von Schiebern, Hebeln und Ventilen
  • Positionierungen, deren Genauigkeit gering sind
  • Steuerung von Klappen (kardanisch)
  • Verstellung von Höhen
  • Antrieb von Türen
  • Verriegelungen

Weitere Informationen zur Serie HG2-C7H

Der standardmäßige magnetische Encoder verwendet zwei Sensoren im 90°-Winkel, um zwei Signale pro Motorumdrehung zu erzeugen. So kann der HG2-C7H-Aktuator mit Erkennung der Drehrichtung einfach angesteuert werden. Die Motorspannung, die Encoder-Spannung und die Encoder-Ausgänge werden am Gehäuse über einen JST-HX A (male) Stecker herausgeführt. Das mitgelieferte Kabel ist etwa 270 mm lang und hat einen passenden Connector.
